用于鉗工立體劃線和機械零件的平行度、垂直度的測量和檢驗。

按JB/T3411.56-99標準制造，材料HT200，用于零部件平行度、垂直度的檢驗和劃線，萬能方箱用于檢驗或劃精密工件的任意角度線，

檢定的環境條件：常溫、常濕。2、方箱各工作面不得有銹跡、劃痕、裂紋、凹陷以及影響計量性能的其他缺陷。非工作面應清砂涂漆，棱邊倒角。

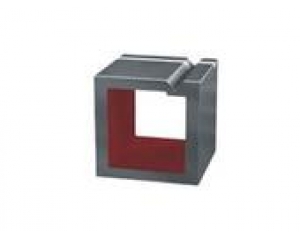

鑄鐵方箱主要用于零部件平行度、垂直度的檢驗和劃線時支撐工件，一般為邊長相同的正方體或長方體，可根據用戶要求制作各種規格和等高方箱及長方筒。

鑄鐵方箱：按JB/T3411.56-99標準制造，材料HT200。

要求：方箱各工作面不能有銹跡、劃痕、裂紋、凹陷以及影響計量性能的其他缺陷。非工作面應清砂涂漆，棱邊倒角。在方箱內壁應有標牌，并標有規格尺寸，級別出廠編號、制造廠名稱。

精度：對于刮研制方箱除檢定平面度外，還要用涂色法檢定接觸斑點。在邊長為25mm任意正方形內斑點數為：1級、2級不少于25點；3級不少于20點。

材質為：HT200－300　全部按按JB/T3411.56-99標準制造。

規格：不大于1500mm× 1500mm×1500mm 如特殊需求可按客戶要求制作。歡迎與我們聯系。

檢驗方箱檢定方法和普通鑄鐵方箱相似，對于邊長為300mm及以下的方箱，檢定時在方箱被檢面的兩端各放置1mm的量塊，把刀口尺放在量塊工作面上，然后在其各被檢點處用量塊試塞，當量塊組剛剛?cè)霑r(shí)的尺寸與兩端量塊尺寸之差為該被檢點對兩端之間的偏差。這一檢定還應在方箱工作面的縱向、橫向和對角線方向的幾個截面上進行。在測得的各個位置的直線中誤差方向一致時取其最大值，當誤差方向不一致時取其最大正差與最大負差絕對值之和，為該受檢面平面的平面度。
